TABLES :

ÉNONCE TABLES 1: Mélange 34% O2 66% N2 ppo2  < 2 Bar HD : 9H43 - DP : 22 ' - (P réelle - P équivalente - GPS - Paliers - HS ?)

SOLUTION TABLES 1:

PROFONDEURS :

  • P abs : ppO2 = P abs x %O2 , P abs = ppO2 / %O2 , P abs = 2 / 0,34 = 5,88 Bar.

  • Prof réelle : P abs = P atm + Prof réelle /10 , Prof réelle = (P abs - P atm) x 10 , Prof réelle =(5.88 - 1) x 10 = 48.82 m soit Prof réelle = 48.82 m  soit pour être inférieur à ppO2 (2 bar) Prof réelle = 48 m

  • Prof équi = (Prof réelle + 10) x (%N2 / 0.79) - 10 , Prof équi = (48 + 10) x (0.66 / 0.79) - 10 = (58 x 0.835) - 10 = 39.43 soit Prof équi = 39 m

  • Lecture table MN 90 : PC : 39 m - P table : 40  m - DP : 22 ' - DP table : 25 ' - Palier de 2  ' à 6 m - 19 ' à 3 m - GPS : J

  • Calcul de la remontée du fond au palier : DR = (PR - Pal) / Vit = (48 - 6) / 15 = 2.8 ' = 2 ' 48 ''

  • Calcul de la durée totale de remontée : DTR = DR + Pal1 + Rp + Pal2 + Rp = 2 ' 48 " + 2 ' + 30 " + 19 ' + 30 " = 24 ' 48 " soit DTR = 25 '

  • Calcul de l'heure de sortie : HS = HD + DP + DTR = 9H43 + 22 ' + 25 ' = 9H90 = 10H30 - HS=10H30

ÉNONCE TABLES 2: Plongée en altitude P atm : 608 mm Hg- HD1 : 9H00 - P lue sur profondimètre à membrane : 22 m - DP : 20 ' - (La profondeur réelle - GPS - Paliers Durée et Profondeur lue sur le profondimètre - HS ?)

SOLUTION TABLES 2:

  • Calcul de la pression atmosphérique lac : P atm lac = P atm mer (mm Hg) / P atm lac (mm Hg) - P atm lac = 608 / 760 = 0,8 - P atm lac = 0.8 Bar

  • Calcul du retard du profondimètre à membrane : Retard = (P atm mer - P atm lac) x 10 - Retard = (1 - 0.8) x 10 = 2 - Retard = 2 m

  • Profondeur réelle : Pro réelle = P lue + Retard - Pro réelle = 22 + 2 = 24 - Pro réelle = 24 m

  • Profondeur Fictive : Pro Fic = Pro réelle x (P atm mer / P atm lac) - Pro Fic = 24 x 1 / 0.8 = 30 - Pro Fic = 30 m

  • Lecture tables MN90 : Pro Fic : 30 m , Pro Table : 30 m , DP : 20 ' , DP Table : 20 ' : Palier Table de 2 ' à 3 m - Pal Lac = Pal Mer x P atm Lac - Pal Lac = 3 x 0.8 = 2.4 m - Palier Lac : 2 ' à  2.4 m GPS F

  • Calcul de la vitesse de remontée : Vit Rem Lac = Vit Rem Mer x P atm Lac - Vit Rem Lac = 15 x 0.8 = 12 m / '

  • Calcul de la remontée du fond au palier : DR = (PR - Pal) / Vit = (24 - 2.4) / 12 = 1.8 ' = 1 ' 48 ''

  • Calcul de la durée totale de remontée : DTR = DR + Pal + Rp= 1 ' 48 " + 2 ' + 30 " = 4 ' 18 " soit DTR = 5 '

  • Calcul de l'heure de sortie : HS = HD + DP + DTR = 9H00 + 20 ' + 5 ' = 9H25 - HS=9H25

ÉNONCE TABLES 3: PHS1 : 10H00 - GPS : I - Respiration d'oxygène pendant 1H00 - Respiration Air - Deuxième plongée à 20 mètres pendant 25 ' sans paliers le plus tôt possible - HS2 ?

SOLUTION TABLES 3:

  • Calcul de la durée de remontée : DR = P / Vit Rem , DR = 20 / 15 =1.3 ' DR = 1 ' 20 "- DR = 2 '

  • Calcul de la durée considérée : On peut plonger pendant 40 ' sans faire de palier à 20 m. DPC = MAJO + DP2 + DR , MAJO = 40 - 25 - 2 = 13 '

  • Lecture dans le tableau II : P : 20 , MAJO : 13 ' soit N2 res : 0.92

  • Lecture dans le tableau III : D Oxy : 1H00 , GPS : I , N2 res : 1.01 , correspond à N2 res 1.02 soit GPSEq : E

  • Lecture dans le tableau I : GPS : E , N2 res 0.91 - I : 2H00

  • Calcul de HD2 : HD2 = HS1 + D Oxy + I = 10H00 + 1H00 + 2H00 = 13H00 - HD2 : 13H00

  • HS2 = HD2 + DP + DR = 13H00 + 25 + 2 = 13H27 - HS2 = 13H27

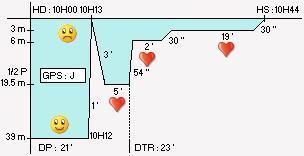

ÉNONCE TABLES 4: HD : 10H00 - P : 39 m - 10H12 Problème technique et surface à 10H13 - Temps et Profondeur des paliers ?

SOLUTION TABLES 4:

  • Calcul de la durée de la plongée : La remontée est rapide elle s'effectue en 1 minute il faut donc appliquer la procédure d'urgence. On à 3 minutes pour redescendre à 1/2 P et y rester 5 ' - DP = (HS - HD) + Rem + D Secu + Pal secu , DP = 12 ' + 1' + 3' +5 ' = 21 ' , DP = 21 '

  • Lecture dans la table : P : 39 m , PT : 40 m , DP : 21 ' , DPT : 25 ' : 2' à 6 m et 19 ' à 3 m

  • Calcul de la remontée : DR = 1/2 P - Pal 1 / Vit rem , DR = 13.5 / 15 = 0.9 ' soit 54 " - DR = 54 "

  • Calcul de la durée totale de remontée : DTR = DR + Pal1 + Rp + Pal2 + Rp = 54 " + 2 ' + 30 " + 19 ' + 30 " =22 ' 54 " - DTR = 23 '

  • Détermination de l'heure de sortie : HS = HD + DP + DTR = 10H00 + 21 ' + 23 ' = 10H44 ' - HS : 10H44

REMARQUE : Seules les profondeurs des paliers et leurs durées sont demandées. L'exercice se faisant en 3 minutes il faut aller à l'essentiel pour ne pas perdre de temps.

PHYSIQUE :

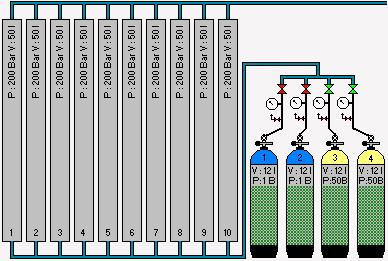

ÉNONCE PHYSIQUE 1 : 10 Tampons 50 l gonflés à 200 Bar - 4 Bouteilles de 12 l  dont 2 gonflées à 50 Bar et 2 vides - Deux méthodes : tout en commun ou gonflage 2 par 2 en commençant par les plus remplies. Quelle méthode est la plus rentable ?

SOLUTION PHYSIQUE 1 :

  • Calcul du volume d'air disponible : Vair = (V tampon x P tampon) x 10 + (V bouteille x P atm) x 2 + (V bouteille x P bouteille) x 2, Vair = (50 x 200) x 10 + (12 x 1) x 2 + (12 x 50) x 2 = 100000 + 24 + 1200 = 101224 l

  • Calcul du volume du système : Vsys = V tampon x 10 + V bouteille x 4 = 50 x 10 + 12 x 4 = 548 l

  • Calcul de la pression  : P = Vair / Vsys = 184.71 Bar , P = 184.71 Bar

  • Calcul du volume d'air disponible : Vair = (V tampon x P tampon) x 10 + (V bouteille x P bouteille) x 2, Vair = (50 x 200) x 10 + (12 x 50) x 2 = 100000 + 1200 = 101200 l

  • Calcul du volume du système : Vsys = V tampon x 10 + V bouteille x 2 = 50 x 10 + 12 x 2 = 524 l

  • Calcul de la pression après gonflage : P = Vair / Vsys = 101200 / 524 = 193.13 Bar, P (3,4) = 193.13 Bar

  • Calcul du volume d'air disponible : Vair = (V tampon x P tampon) x 10 + (V bouteille x P bouteille) x 2, Vair = (50 x 193.13) x 10 + (12 x 1) x 2 = 96565 +  24 = 96589 l

  • Calcul du volume du système : Vsys = V tampon x 10 + V bouteille x 2 = 50 x 10 + 12 x 2 = 524 l

  • Calcul de la pression après gonflage : P = Vair / Vsys = 96589 / 524 = 184.33 Bar, P (1,2) = 184.33 Bar

CONCLUSION : La deuxième méthode est la plus appropriée au gonflage  elle permet un remplissage plus important des blocs.
